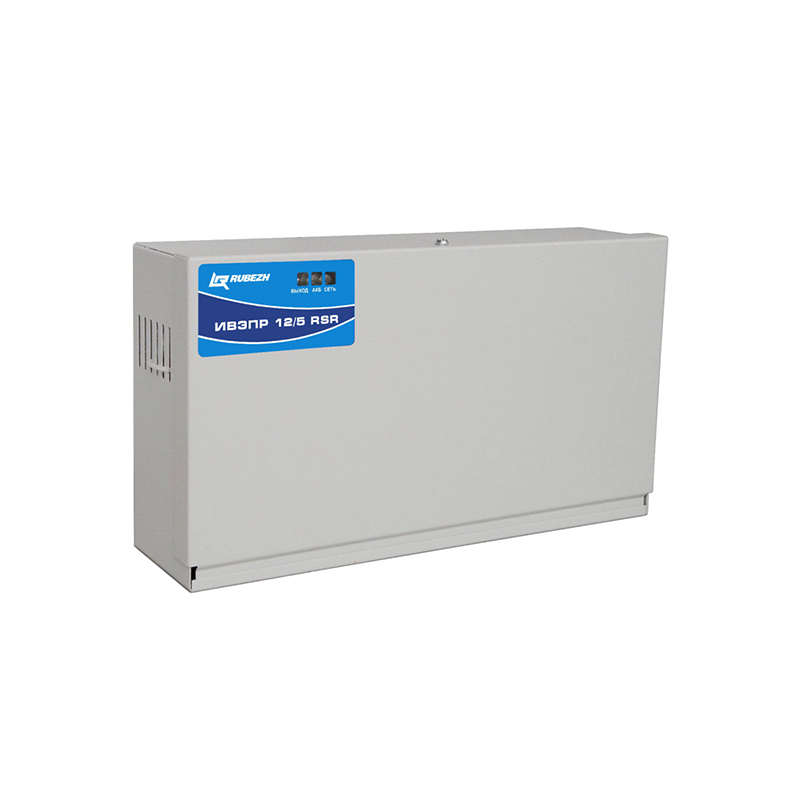

Рубеж ИВЭПР 12/5 RSR 2х17-P БР

Рубеж ИВЭПР 12/5 RSR 2х17-P БР - предназначен для бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока и выходным током 5 А.
Имеется выход дистанционной сигнализации "Авария" который выполнен в виде замыкающихся контактов реле. Так же есть возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме.

Схемное решение

• Два независимых выхода питания;
• Возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
• Автоматический заряд АКБ при наличии сети переменного тока;
• Автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
• Низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
• Выходное напряжение гальванически развязано от корпуса.

Индикация режимов работы

Индикатор СЕТЬ:
-при наличии сети 230 В - светится зеленым светом;
-при отсутствии сети 230 В - не светится.

Индикатор ВЫХОД:
-при наличии напряжения хотя бы на одном на выходе (нет КЗ) - светится зеленым цветом;
-при отсутствии выходного напряжения – не светится.

Индикатор АКБ:
-при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
-при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
-при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
